電波時計モジュール★40/60KHz★ [D606C]

●概要



●仕様・機能

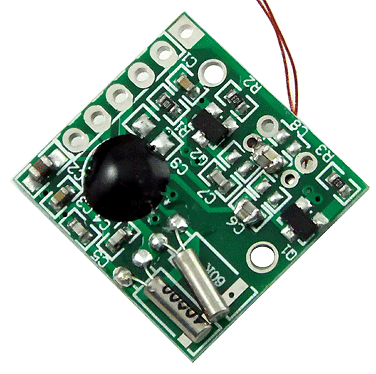

C-MAX社AMレシーバーチップCME6005を使った電波時計モジュールの完成品、バーアンテナ付属、動作周波数：国内40KHz/60KHz帶対応のデュアルバンド、基板寸法：22.0x20.0mm、（バーアンテナ）8.8x9.6x60mm、アプリケーションノート：AN001、動作電源：1.5〜3.5V、表記価格：1

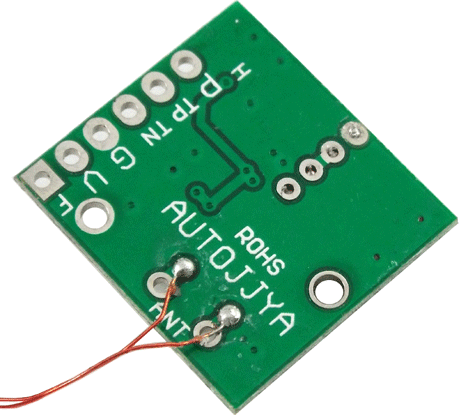

＜ピンアサイン＞

V＝動作電源
G＝GND
F＝動作モード設定：lowレベル→40KHzモード；highレベル→60KHzモード、
TN＝TCON、ネガティブ信号出力
TP＝TCOP、ポジティブ信号出力
P＝Power ON制御、lowレベルでON状態
H＝AGC、自動利得制御、highレベルに接続すると動作、基板パターンでhighレベルに接続済み

⇩2.54mmピッチ6P仕様、





⇩2.54mmピッチ7P仕様
