高感度AMラジオキット [AKIT-7642]

●概要

●仕様機能

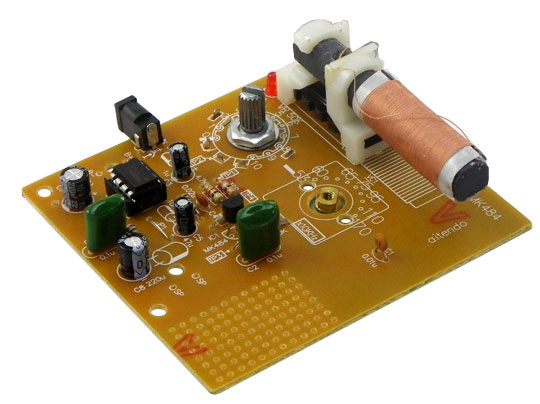

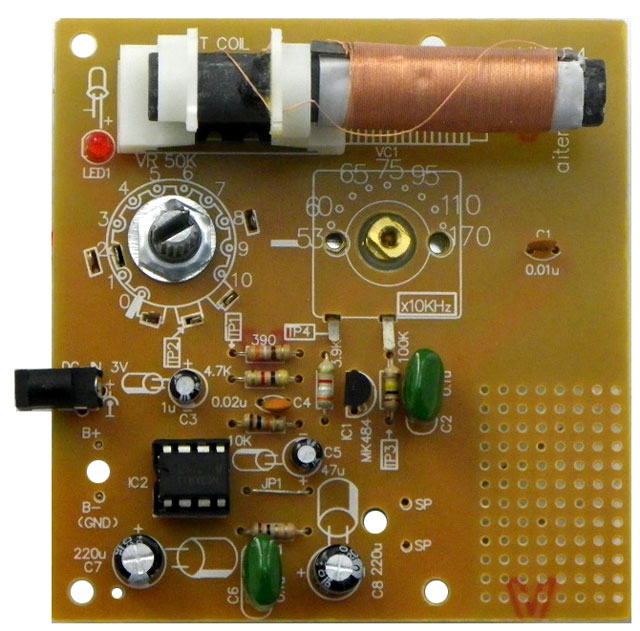

AMラジオレシーバTA7642+TDA2822を使ったAMラジオキット、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、分かりやすい設計、簡単に作れます。正しく組み立てられたら確実に動作します。受信感度が高く、回路実験や自作アンテナコイルの検証などにぴったり、動作電源：3V（1.5V乾電池2本）、回路図、表記価格：1



＜構成部品一覧＞

1/4抵抗（R5）：390Ω（x1）
1/4抵抗（R6）：1Ω（x1）
1/4抵抗（R1）：100KΩ（x1）
1/4抵抗（R2）：4.7KΩ（x1）
1/4抵抗（R3）：3.9KΩ（x1）
1/4抵抗（R4）：10KΩ（x1）
セラミックコンデンサ（C1）：103（x1）
セラミックコンデンサ（C4）：203（x1）
フィルムコンデンサ（C2、C6）：104（x2）
電解コンデンサ（C3）：25〜50V 1μF（x1）
電解コンデンサ（C5）：25〜50V 47μF（x1）
電解コンデンサ（C7、C8）：25V220μF（x2）
DCジャック★φ1.3/4.1★：DC-0002（x1）

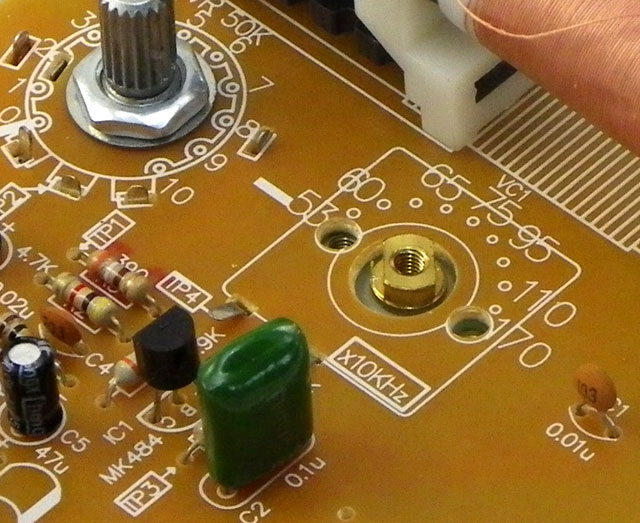

ポリバリコン：CBM-223（x1）

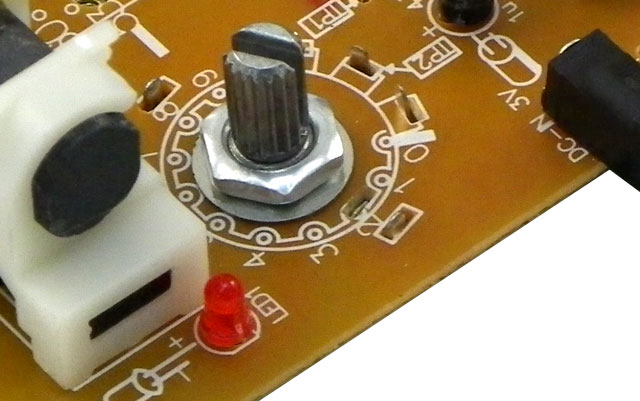

LED:φ3mm（x1）

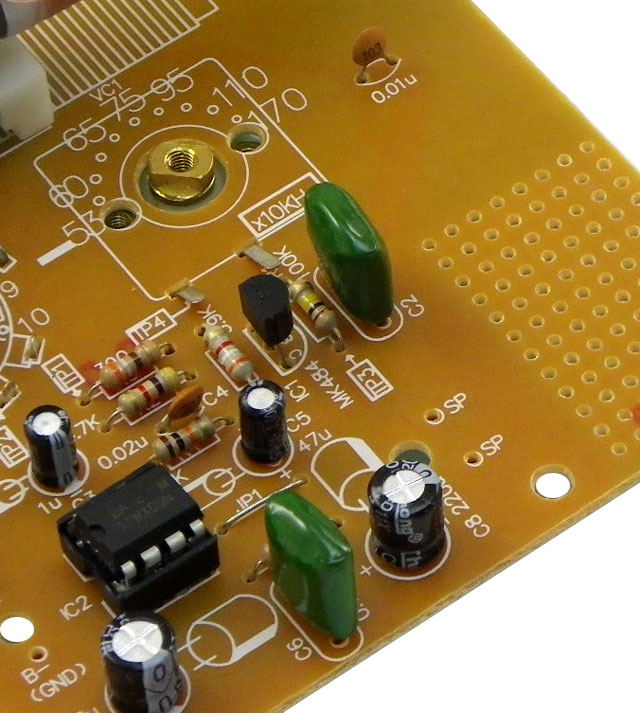

IC（IC1/TO-92）：TA7642（x1）
ICソケット：300MIL 8P（x1）

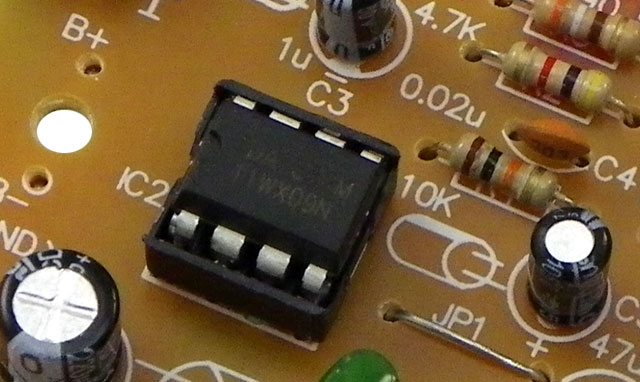

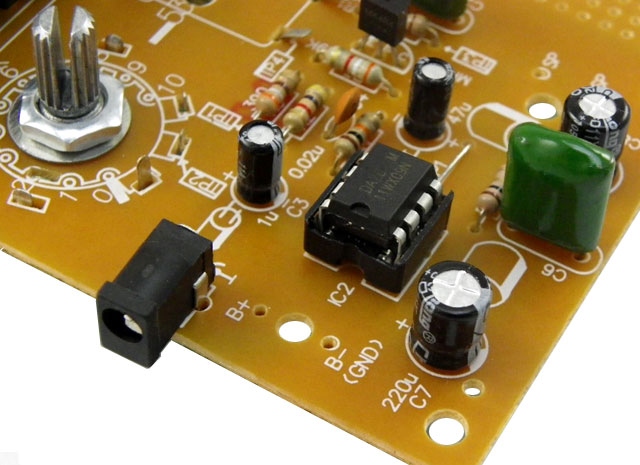

IC（IC2/DIP-8）：TDA2822またはCD2822（x1）

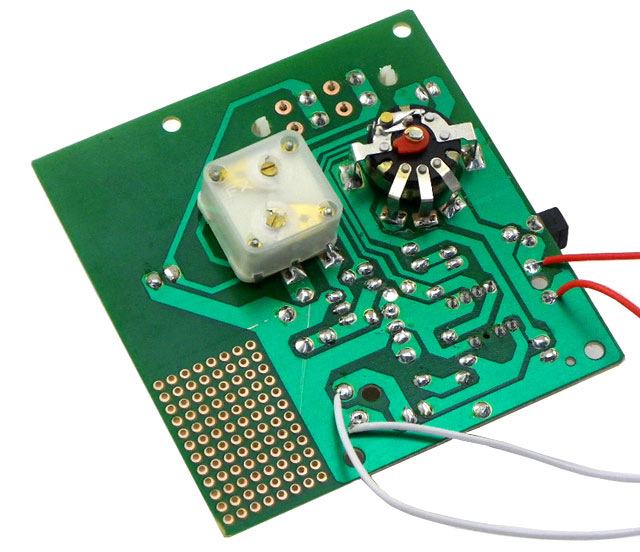

専用基板（x1）
※＜構成部品一覧＞以外の部品が付属されていないのでご注意ください。



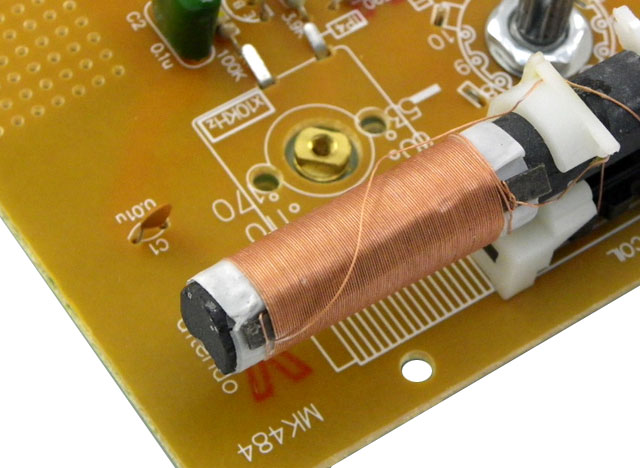

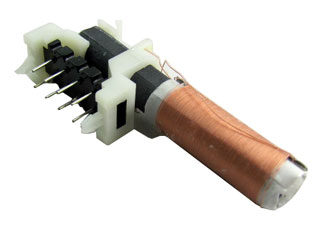

⇧可変抵抗、スピーカ、電池ホルダ、スイッチ、アンテナコイルを追加すれば完成になります。
