OTLオーディオアンプ [AKIT-206]

●概要

●仕様・機能

★本商品は組立キットで、半田付けが必要です★出力変換器を使わないOTLオーディオアンプ、モノラル仕様、スピーカーに直接に接続して再生音がよいとの評価がある、入出力ともピンヘッダ（2.54mmピッチ2P）接続、スピーカ接続は端子台で、動作電源：3-6V、最大入力信号電圧レベル：0.2V、基板寸法：43.2x37.6mm、表記価格：1

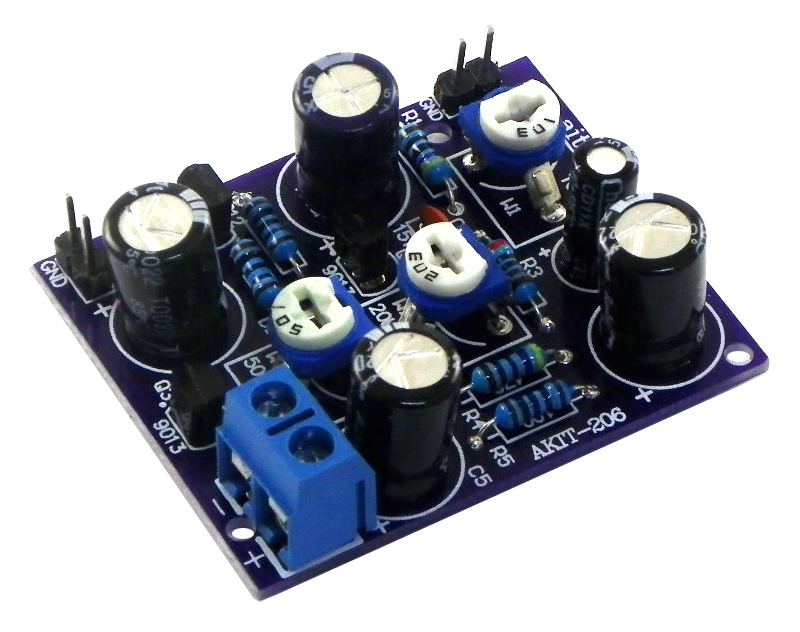

⇧緑色版

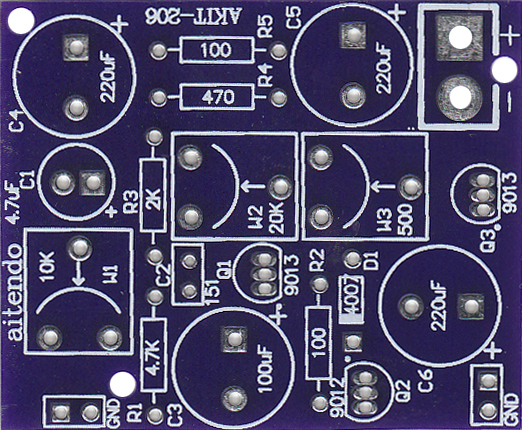

⇧紫色版

＜部品構成一覧＞

・1/4W抵抗
（R1）：4.7KΩ（ｘ1）
（R3）：2KΩ（ｘ1）
（R2、R5）：100Ω（ｘ2）
（R4）：470Ω（ｘ1）
・半固定抵抗（RM065-V1）
（W3）：500Ω（ｘ1)
（W1）：10kΩ（ｘ1)
（W2）：20kΩ（ｘ1)
・ダイオード（D1）：IN4007（ｘ1）
・セラミックコンデンサ（C2）：151（ｘ1）
・電解コンデンサ
（C4、C5、C6）：16〜50V220uF（ｘ3）
（C3）：16〜50V100uF（ｘ1）
（C1）：16〜50V4.7uF（ｘ1）
・トランジスタ
（Q1、Q3）：9013（ｘ2）
（Q2）：9012（ｘ1）
・基板（x1）
※ご注意：ターミナルブロック（端子台）は付属なし
