LED電子サイコロキット [AKIT-109]

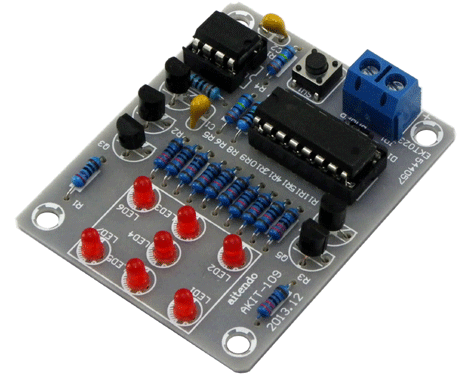

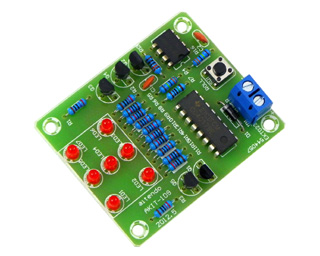

LED電子サイコロキット
[AKIT-109]
販売価格: 595円(税別)
(税込: 654円)
準備中
●概要
●仕様・機能
★本商品は組立キットで、半田付けが必要です★詳細マニュアルがついていないので掲載資料だけで作成できる方にお勧め、電源は別途ご用意ください、LED電子サイコロキット、ボタンを1秒ほど押し続けて、七つのLEDが点灯して流れる、流れる速度がだんだん落ちでやがて一つの点灯状態で止まる、動作電源：9V、回路図、基板寸法：47.6x57.6x1.2mm、表記価格：1

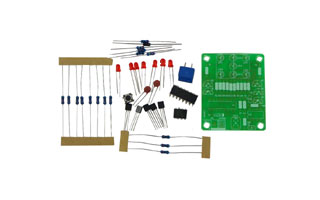

＜構成部品一覧＞
・1/4W抵抗：
（R1、R2、R3）：270Ω（x3）
（R11）：220Ω（x1）
（R5、R6、R8、R9、R10、R12、R14、R15）：10KΩ（ｘ8）
（R13）：100KΩ（ｘ1）
（R4、R16）：3.3MΩ（ｘ2）
（R7）：10MΩ（ｘ1）
・セラミックコンデンサ（C1、C2）：104(x2）
・LED：3ｍｍか5mm：赤色（ｘ7）
・ダイオード（D1）：1N4007（ｘ1）
・トランジスタ：
（Q1、Q2）：9012（ｘ2）
（Q3、Q4、Q5）：9013（ｘ3）
・スイッチ：6ｘ6（ｘ1）
・端子台（5.08mm）：2P（ｘ1）
・IC ソッケト：8P/300MIL（ｘ1）
・IC ソッケト：16P300MIL（ｘ1）
・チップIC（DIP-8/U2）： NE555（ｘ1）
・チップIC（DIP-16/U1） ：CD4017（ｘ1）

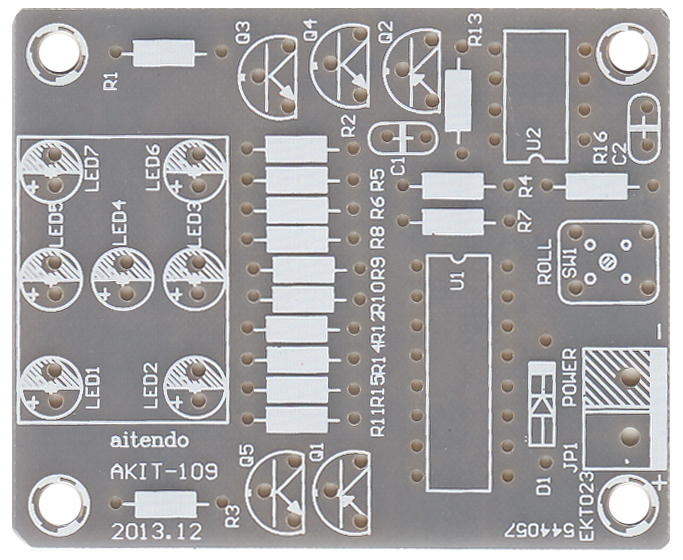

・PCB（ｘ1）
（在庫管理コード：4A）
