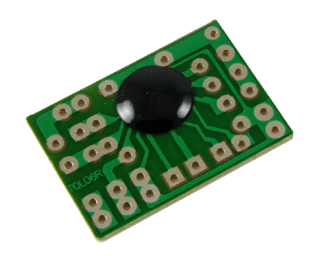

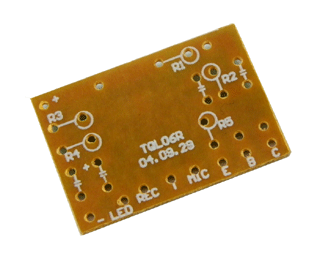

★6秒★録音再生モジュール [TQL06R]

●概要

●機能・仕様

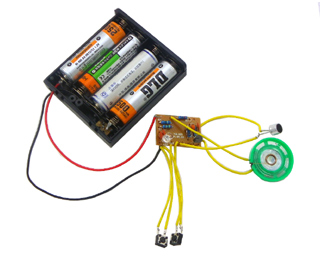

録音再生モジュール単体、抵抗やトランジスタ、マイク、スピーカ等のわずかな周辺部品を加えて録音・再生システムを構築することができます、録音時間：6秒、動作電圧：3〜4.5V、回路図、表記価格：1




＜部品一覧＞

R1=10KΩ
R2=180KΩ
R3=1.32〜1.8MΩ
R4=2.4MΩ
R5=1KΩ
Q1=S8050
C1=120pF
C2/C4=104
C3=10uF
K1/K2=タクトスイッチ
