ファンクションジェネレーターキット [K-8038A]

●概要

●仕様・機能

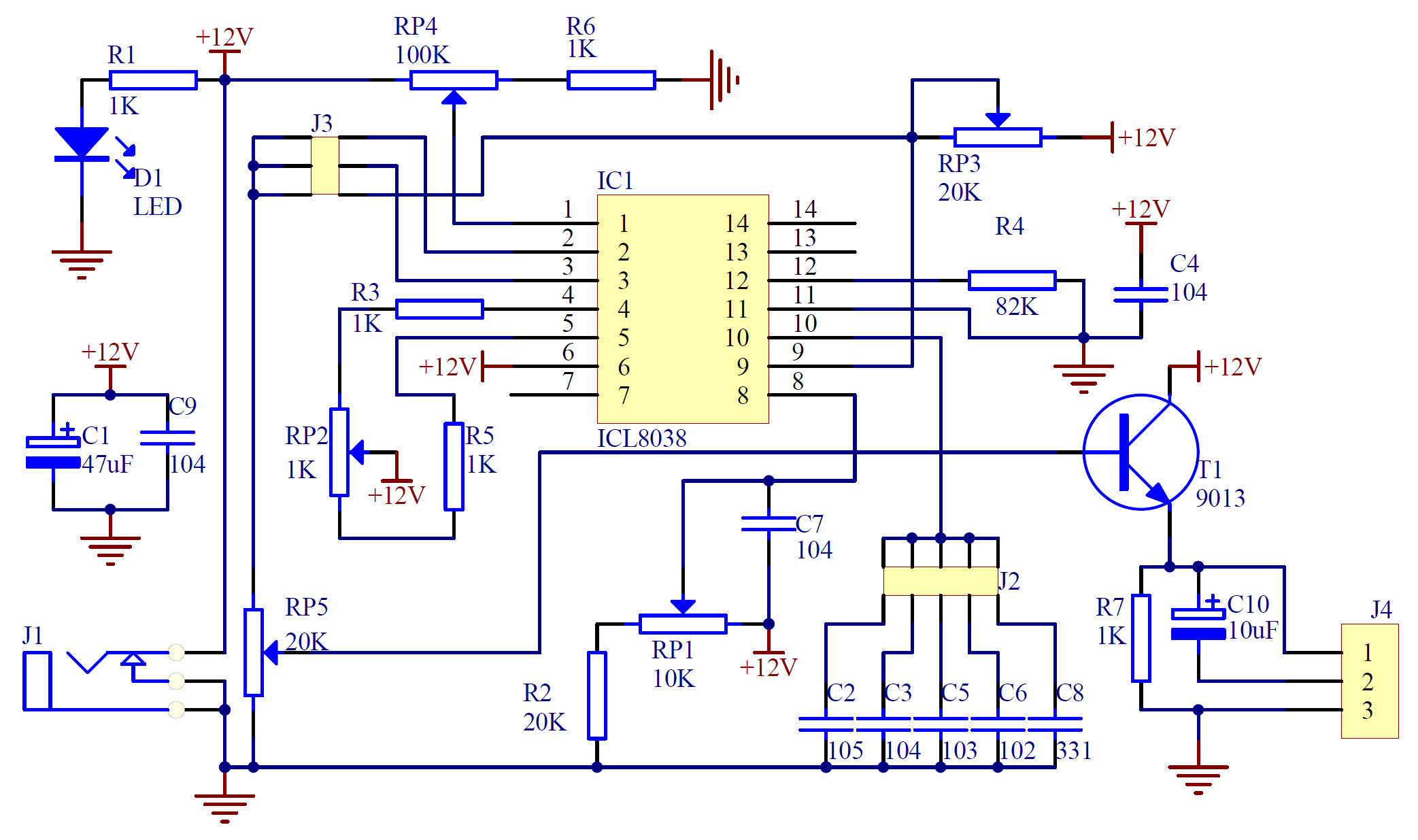

★本商品は組立キットで半田付けが必要です★ICL8038を搭載したファンクションジェネレーターキット、出力：正弦波、三角波と方形波、出力部の接続：2.54mmピッチ3P、制作マニュアルがついていないので掲載資料だけでお作りいただける方におすすめ、動作電源：12V、基板寸法：60x45mm、回路図、表記価格：1



＜構成部品一覧＞

抵抗（R1/R3/R5/R6/R7）：1K（x5）
抵抗（R2）：20K（x1）
抵抗（R4）：82K（x1）
半固定抵抗（RP1）：10K（x1）
半固定抵抗（RP2）：1K（x1）
半固定抵抗（RP3/RP5）：20K（x1）
半固定抵抗（RP4）：100K（x1）
セラミックコンデンサ（C9/C7/C4/C3）：104（x4）
セラミックコンデンサ（C5）：103（x1）
セラミックコンデンサ（C8）：331（x1）
セラミックコンデンサ（C2）：105（x1）
セラミックコンデンサ（C6）：102（x1）
IC ICL8038（x1）
ICソケット：DIP-14（x1）
LED（x1）
電解コンデンサ（C1）：47uF（x1）
電解コンデンサ（C10）：10uF（x1）
DCジャック（J1）：DC005（x1）
トランジスタ（T1）：9013（x1）
ピンヘッダ：2.54mmピッチ19P分（x1）
ジャンパー：2.54mmピッチ2P（x2）
基板（x1）
