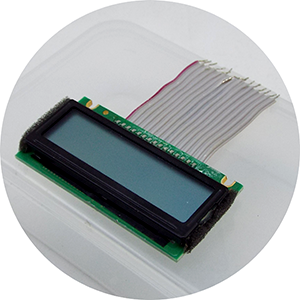

I2Cインターフェース液晶モジュール [VHF162S5-I2C02]

●概要

●仕様・機能

★本商品は組立キットで、半田付けが必要です★MCP23017を搭載したI2Cキャラクタ液晶モジュール、16文字x2桁、バックライトなし、タクトスイッチx5付き、コントラスト調整VR付き、動作電源：5V、接続インターフェース：2.54mmピッチ4P、基板寸法：126x29.4x1.2mm、回路図、表記価格：1





＜構成部品一覧＞

IC：MCP23017（x1）※または互換品・相当品
ICソケット：ICSK/300MIL/28P（x1）
タクトスイッチ：TS6X6-D/6mm（x5）
半固定抵抗：RM065-V1/10KΩ（x1）
16文字x2行キャラクタ液晶モジュール：VHF16232（x1）
ねじ：PM2.5 x12（x2）
なっと：RNT2.5（x4）
基板（x1）
※ピンヘッダや、スイッチキャップ、バックライト電流制限抵抗RLED、プルアップ抵抗4.7KΩ（x2）はオプションです。







●動作について

びんぼうでいいの + ライブラリWire.h + Adafruit_RGBLCDShield.h + utility/Adafruit_MCP23017.hで動作を確認しております。



＜接続＞

びんぼうでいいの側/液晶コントローラ側

A5/SCL
A4/SDA
GND/GND
5V/VDD

＜ライブラリのインストール＞
Arduino IDEを開いて、「スケッチ」→「ライブラリをインクルード」→「ライブラリを管理」を操作して、キーワードMCP23017で検索します。検索結果からAdafruit MCP23017 Arduino Libraryを探して、インストールします。
「ファイル」→「スケッチ例」→「Adafruit RGB LCD Shield」→「HelloWorld」順で操作してスケッチを開いて書き込みます。
