パワーアンプ基板 [P-3886B]
パワーアンプ基板
[P-3886B]
在庫切れ
●概要
●仕様・機能

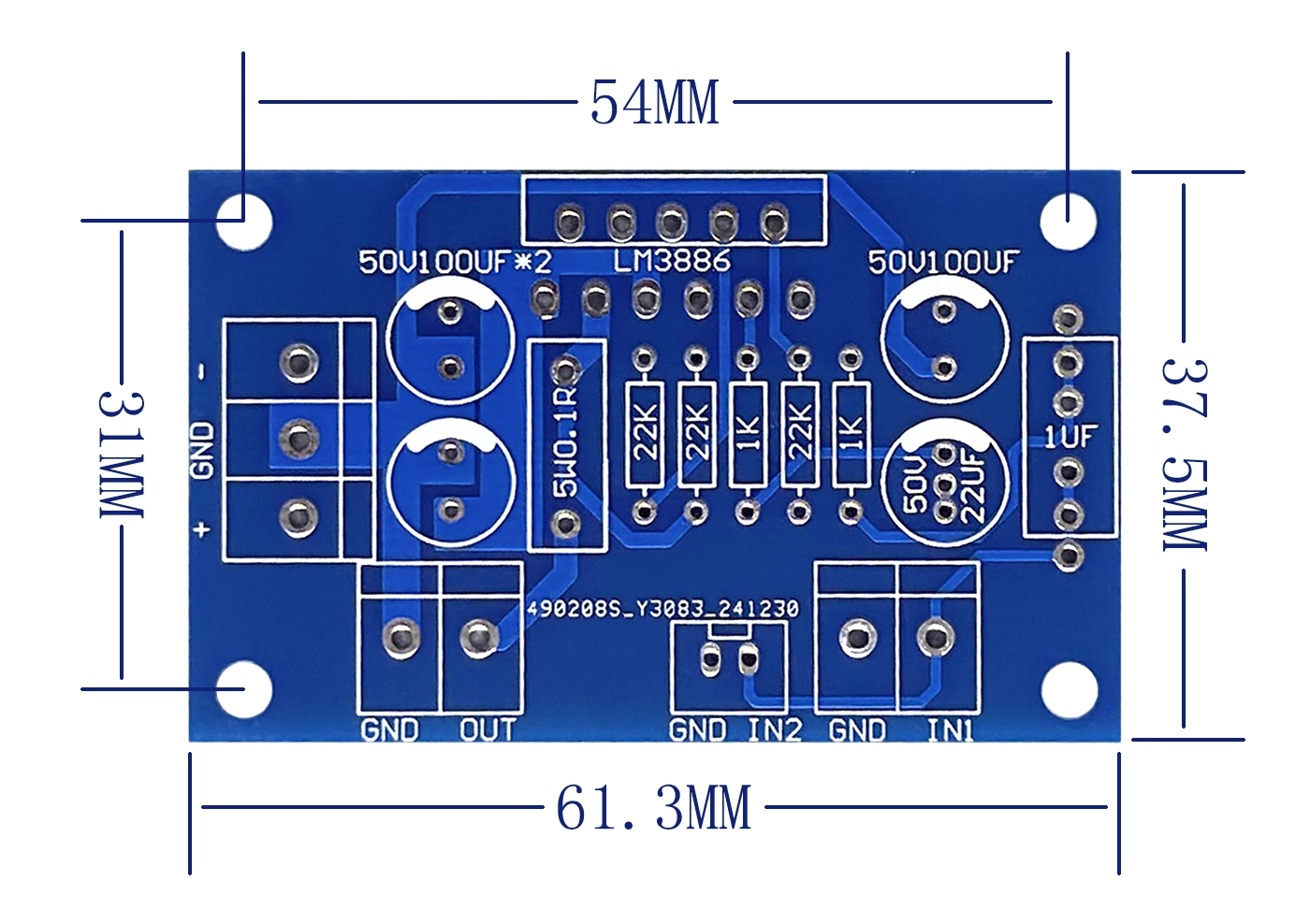

パワーアンプ基板作成用基板単体、部品は付属無し、アンプチップLM3886対応、ガラスエポキシ基板、FR4、外形寸法:60x38.0x1.2mm、参考回路図、作成参考1、作成参考2、表記価格:1
<必要な部品リスト>
金属皮膜抵抗1/4W 22KΩ(R2、R3、R5)(x3)
金属皮膜抵抗1/4W 1KΩ(R4、R6)(x2)
電解コンデンサ50V100uF(C1、C2、C3)(x3)
電解コンデンサ50V22uF(C4)(x1)
アンプチップLM3886TF(ZIP)(IC)(x1)
フィルムコンデンサ1uF(C5)(x1)
酸金抵抗0.1Ω(R1)(x1)
端子台:3P(x1)、2P(x2)
(在庫管理コード:4A)
