★2.4インチ★TFT LCD with 基板 [LCD9325D8A]

●概要

●仕様・機能

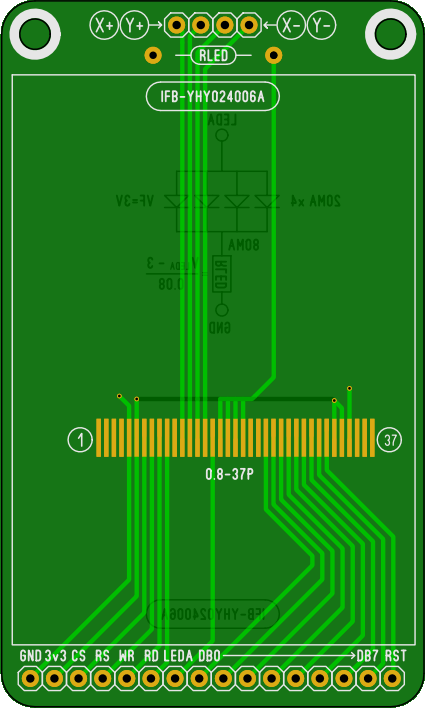

★本商品は組立キットで、半田付けが必要です★2.4インチTFT液晶モジュールS95417AAAとキャリ基板IFB-YHY024006A-C3の2点セット、液晶モジュールを付属基板に半田付けすればすぐに使用できる、搭載コントローラチップ：ILI9325、信号インターフェース：8ビットパラレル、2.54mmピッチ16ピン、動作電源：ロジック＝3.3V、バックライト＝3.3V、基板寸法：44.5x74.3x1.2mm、表記価格：1



⇧青色版

＜構成部品一覧＞

2.4インチTFT液晶モジュール（x1）
キャリ基板（x1）
2.54mmピッチ単列ピンヘッダ：16〜20P（x1）


⇧⇩緑色版


●動作について

びんぼうでいいの+ライブラリAdafruit_GFX.h+ライブラリUTFTGLUE.hで動作を確認しております。

＜接続＞

液晶側/びんぼうでいいの側
GND/GND
3V3/3.3V
CS/A3
RS/A2
WR/A1
RD/A0
RST/RESET
LEDA/3.3V
DB0/D8
DB1/D9
DB2/D2
DB3/D3
DB4/D4
DB5/D5
DB6/D6
DB7/D7
※電流制限抵抗RLEDにリード線か0〜10Ω程度の抵抗をお取り付けください。

＜ライブラリ＆スケッチ＞

Arduino IDE v1.6.5を起動します。
「スケッチ」⇨「include Library」⇨「Library Manager」を開いて、Adafruit_GFXを検索して「Install」をクリックしてライブラリをインストールします。
引き続きTFT Library for 2.4を検索して、MCUFRIEND_kbvをインストールします。
IDEを閉じて再起動させます。
「ファイル」⇨「スケッチの例」⇨「MCUFRIEND_kbv」⇨「GLUE_DEMO_320x240」を選択して、スケッチを書き込みます。
