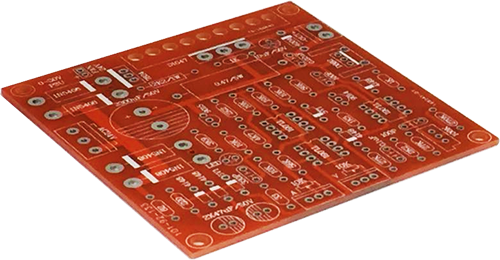

出力電圧電流可変安定化電源キット [K-PWR2430G]

●概要

●仕様・機能

出力電圧電流可変電源キット、詳細マニュアルがついていないので基板シルクを見ながら作成できる方にお勧め、電源は別途ご用意ください、入力電源：AC両電源＝センタタップ付き電源トランス、最大24V、電源の接続：5.08mmピッチ2P端子台、出力：単DC電源、調整可能な電圧範囲：0〜30V、調整可能な電流範囲：2mA〜3A、短絡保護回路搭載、基板寸法：84x84mm、回路図、表記価格：1




＜構成部品一覧＞

1/4W抵抗
・33Ω(x1)
・82Ω(x1)
・220Ω(x1)
・1KΩ(x2)
・1.5KΩ(x1)
・2.2KΩ(x2)
・3.9KΩ(x1)
・4.7KΩ(x1)
・10KΩ(x5)
・27KΩ(x2)
・56KΩ(x2)
・270KΩ(x1)
1W抵抗：2.2KΩ(x1)
ダイオード
・1N5408(x4)
・1N4148(x4)
・1N4004(x1)
定電圧ダイオード：5.1V(x2)
LED(x1)

可変抵抗：3296W/100KΩ(x1)
可変抵抗：RK097N/10KΩ(x2)
セメント抵抗：PW5/0.47Ω(x1)
セラミックコンデンサ
・100pF(x1)
・101(x1)
・104(x1)
・224(x1)
・331(x1)
電解コンデンサ
・10uF(x1)
・47uF(x2)
・3300uF(x1)

ヒートシンク：(x2)
なべねじ：PM3(x2)
端子台：5.08mm/2P(x1)
端子台：5.08mm/3P(x1)
トランジスタ：S9014(x1)
トランジスタ：S9015(x1)
ICソケット(300mil)：8P(x3)
汎用オペアンプ：uA741CP(x3)
パワートランジスタ：2SD882(x1)
パワートランジスタ：D1047(x1)
基板(x1)
