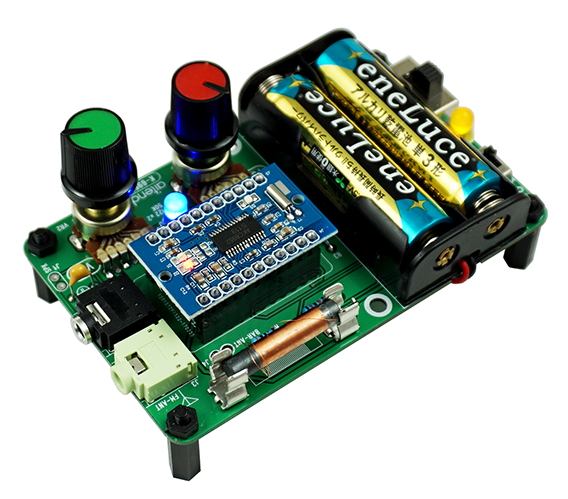

新版DSPラジオキット★AM/FM★ [K-6952MB]

●概要



●仕様・機能

新版DSPラジオモジュールM6952v2を使ってDSPラジオを作る、詳細マニュアルがついていないので掲載情報だけでお作りいただける方におすすめ、電池は別途ご用意ください、AM/FMの2バンド仕様、出力：2通り、（1）3.5mmステレオジャック、（2）外付けスピーカユニット（別売）、接続：2.54mmピッチ2Pホール、動作電源：3V（単三電池2本、付属なし）、部品配置図、回路図、基板サイズ：94x59x1.2mm、表記価格：1



●構成部品一覧

1/4W抵抗：
・1KΩ（x1）
・30KΩ（x1）
・130KΩ（x1）
セラミックコンデンサ：104（x1）
可変抵抗（WH0122）： 50KΩ（x2）
ステレオジャック（φ3.5）：PJ-307G（x2）※色は指定不可
スライドスイッチ：
・SS12D07（x1）
・SS22F06（x1）
LED：φ5mm（x2）※色は指定不可
DSPラジオモジュールM6952v2（x1）
ピンヘッダ：2.54mmピッチ24P（x1）※11P+11P+2Pに切断して使用
ピンソケット：2.54mmピッチ27P※11P+11Pに切断して使用
AMバーアンテナセット（フェライトバー+コイル)（x1）
ヒューズホルダ：FH5X20（x2）
電池ボックス：T3-2（x1）
基板（x1）

※ツマミと樹脂ナット、樹脂ねじは付属なし
※出荷時期・ロットによって付属フェライトバーとコイルの仕様が異なる場合がございます。 あらかじめご了承ください。

＜オプション品＞



スピーカユニット0D20722X8CV
★φ15x15★ツマミKA485-2



●作成参考





⇧コイルリード線と基板の接続：コイルのリードAとBを基板スルーホールJ4に接続してください。
