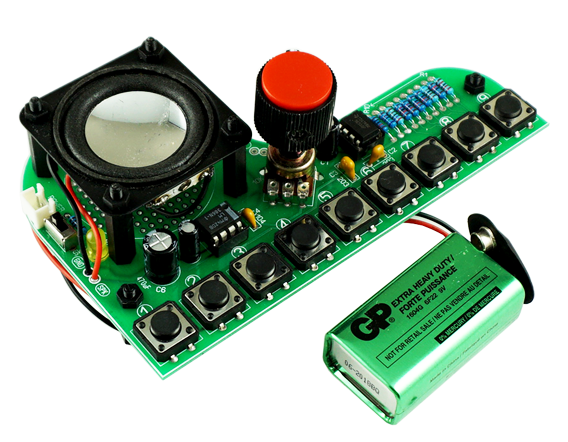

やさしいピアノキット [K-PIANO555B]
やさしいピアノキット
[K-PIANO555B]
在庫切れ
●概要
9キー、LM386搭載、9V
●仕様・機能

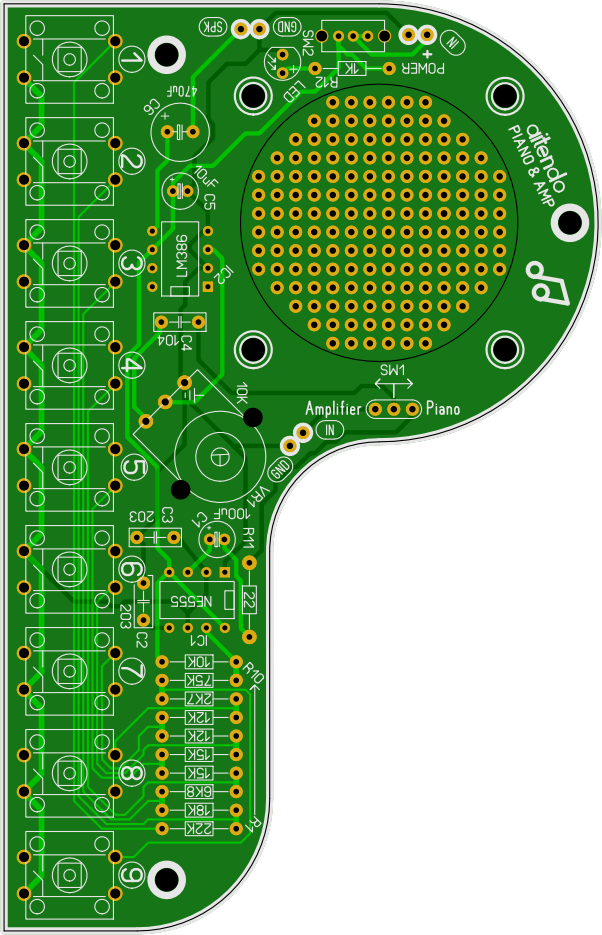

作りやすいピアノキット、組み立てキットシリーズ、部品1式、基板付き、詳細マニュアルがついていないので基板シルクやパーツ配置図面を見ながら作成できる方にお勧め、入力：9キー、出力：スピーカ、定番の小出力アンプLM386が搭載されているので大きいなお聞きやすい音が出せる、スピーカの接続：2.54mmピッチ2Pスルーホール、動作電源：9V電池（付属なし）、接続：2.54mmピッチ2Pスルーホール、基板寸法：127x88x1.2mm、表記価格：1
●構成部品一覧
1/4W金属皮膜抵抗：
(R11)：1KΩ(x1)
(R7)：2.7KΩ(x1)
(R3)：6.8KΩ(x1)
(R10)：10KΩ(x1)
(R6、R8)：12KΩ(x2)
(R4、R5)：15KΩ(x2)
(R2)：18KΩ(x1)
(R1)：22KΩ(x1)
(R9)：75KΩ(x1)
可変抵抗(VR1)：10KΩ/WH12113 OR WH12112(x1)
セラミックコンデンサ：
(C1、C2)：203(x2)
電解コンデンサ：
(C3、C5)：25V10uF(x2)
(C4)：25V22uF(x1)
(C6)：25V47uF(x1)
LED：φ5mm(x1)
タクトスイッチ：ATD12x12N(x9)
スライドスイッチ(SW1)：SS12D07(x1)
スライドスイッチ(JP)：SS-12D00-1P2T(x1)
電池スナップ：SNAP9V-150(x1)
プラネジ：PN-M3-H8(x4)
六角樹脂ナット：PN-M3x20+6(x4)
六角プラナット：PN-M3x2.5(x4)
スピーカユニット：SPK-8OHM2W(x1)
ICソケット(300mil)：8P(x2)
タイマーIC：NE555P(x1)
パワーアンプ(IC2)：LM386L(x1)
専用基板：(x1)
※電池とツマミは別売品となります。
