アイジオ [aijio2]

販売価格: 1,500円(税別)

(税込: 1,650円)

参考在庫数 13点

●概要

●仕様・機能

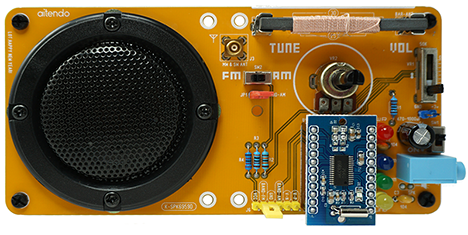

★本商品は組立キットで、半田付けが必要です★作りやすい版DSPラジオキット、フルバンドDSPラジオモジュールM6959を搭載、2.54mmピッチ以下の狭ピッチ部品を使用していないのでらくらく作ることができます、作りやすい構成・設計、誰でもDSPラジオ作りの楽しさをご体験いただけます、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、部品配置図、回路図、受信バンド：FM/AMバンド、外付けバンドスイッチを接続するインターフェースあり、別途バンドスイッチキットK-BAND69XXB、K-BD6959SWを接続すれば、フルバンドがご利用頂けます、音量調整ボリューム、ボリューム選局、チューニングLEDインジゲータ、バンドステータス指示LED、出力：2通り、（１）φ3.5mmオーディオジャック、（２）スピーカユニット（オプション）、動作電源：3〜3.6V、基板寸法：140x70x1.6mm、表記価格：1

＜構成部品一覧＞

・1/4W金属皮膜抵抗
（R1）：1KΩ（x1）
（R4）：22KΩ（x1）
（R3）：33KΩ（x1）
（R2）：130KΩ（x1）
・セラミックコンデンサ（C2）：104（x1）
・電解コンデンサ
（C1）：10〜25V470uF〜1000uF（x1）
（C3）：10〜25V47uF（x1）
・LED：φ5（x4）※色は指定不可
・ピンヘッダ：
2.54mmピッチ単列2P（x1）
2.54mmピッチ単列6P（x1）
2.54mmピッチ単列11P（x2）
・2.54mmピンソケット：11P（x2）
・スライドスイッチ（SW1、SW2）：SS12D07-NL（x2）
・オーディオジャック（JK1）：PJ-325（x1）※色は指定不可
・2.54mmピッチジャンパ（x2）
・可変抵抗（VR2）：50KΩ（x1）
・スライドボリューム（C1001N）：50KΩ（x1）
・高感度フェライトバーアンテナ（x1）
・バーアンテナホルダ：FH5X20（x2）
・DSPラジオモジュール：M6959（x1）
・基板（x1）

＜オプション＞

・スピーカーグリル：GRL2BK
・2インチスピーカユニットSPK50R004B1
・電池ステーションキットK-BAT-STATION2
・バンドスイッチキット
K-BAND69XXB
K-BD6959SW
・ワンセグアンテナANT-DVBT-MCX2
・MCXコネクタ（基板用）MCX-KWE
