★EASY版★高性能ラジオキット（AM/FM/SW） [K-9631V2]
★EASY版★高性能ラジオキット（AM/FM/SW）
[K-9631V2]
販売価格: 3,450円(税別)
(税込: 3,795円)
在庫切れ
●概要
●仕様・機能

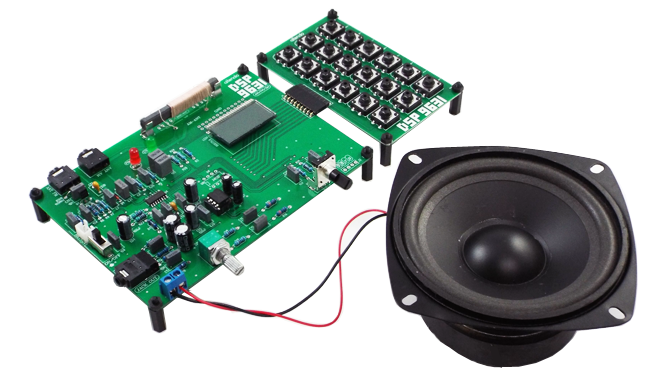

新発売！★EAZY版★高性能ラジオキット、高感度受信とRFからのノイズを最大化に抑えたきれいな音声出力を目指すワンチップグローバル FM/AM/SW/LWマルチバンドDSPレシーバC9631を搭載したフルデジタルDSPラジオキット、きれいな音声出力＆高感度受信をご体験いただける、部品アセンブリ一式、部品を基板に取り付けて使用する、詳細マニュアルがついていないので回路図と部品配置図面を見ながら作成できる方にお勧め、＜AM/FM/SWの3バンド＞AMバンド周波数範囲：520〜1710 KHz、FMバンド周波数範囲：64〜108MHz、SWバンド周波数範囲：2.20MHz〜22.85MHz、＜周波数ステップ＞FMバンド：50KHz、AMバンド：9KHz、SWバンド：5KHz、＜キーパッドによるオペレーティング＞電源ON/OFF（POWER）、バンドの切り替え（BAND）、自動サーチ（UP & DOWN）、記憶（MEM）、記憶した局を呼び出し（M+/M-）、数字キーによる周波数を直接入力、＜EEPROM搭載＞設定情報を記憶する、VRによる音量調整、ロッタリーエンコーダスイッチによるチューニング、液晶表示器搭載、＜音声出力部＞TDA2822搭載、高品質フィルムコンデンサを使用、フェライトビーズでノイズを抑える、ヘッドホン＆外付けスピーカへの出力に対応、電源指示LED、電源スイッチ、＜RF部＞外付けアンテナ取り付けFM-SWバンド＆AMバンド用ジャック、フェライトバーアンテナ付属、動作電源：2.6〜3.6V、基板寸法：（レシーバー部）141x101x1.2mm、（キーパッド部）62x101x1.2mm、表記価格：1
実装済みマイコンチップモジュールが1.27mmピッチから2.54mmピッチに変わりましのでより半田付けし易くなりました。FM受信が改善され、ステレオ信号がより安定的になり、ステレオLEDインジゲータが使えるようになりました。電源とスピーカの接続部にコネクタ・ターミナルブロックが追加され、簡単にしっかり接続できようになりました。
●構成部品一覧
＜レシーバー部＞
1/4W抵抗（4.7Ω）：R18、R19 （x2）
1/4W抵抗（56Ω）：R2 （x1）
1/4W抵抗（150Ω）：R11、R12 （x2）
1/4W抵抗（330Ω）：R20(x1）
1/4W抵抗（1KΩ）：R3、R4、R5、R7、R15、R16、R24 （x7）
1/4W抵抗（3.3KΩ）：R13、R14 （x2）
1/4W抵抗（10KΩ）：R26、R31 （x2）
1/4W抵抗（51KΩ）：R22、R23 （x2）
1/4W抵抗（100KΩ）：R1、R6 （x2）
1/4W抵抗（330KΩ）：R9 （x1）
セラミックコンデンサ（150）：C13（x1）
セラミックコンデンサ（330）：C12（x1）
フィルムコンデンサ（101）：C25（x1）
フィルムコンデンサ（102）：C3（x1）
フィルムコンデンサ（103）：C8、C26（x2）
フィルムコンデンサ（104）：C1、C2、C4、C5、C6 、C11、C17、C19、C20、C24、C29、C34（x12）
フィルムコンデンサ（105）：C9、C10（x2）
フィルムコンデンサ（332）：C7（x1）
フィルムコンデンサ（474）：C21（x1）
電解コンデンサ（16~50V10uF）：CD6、CD7（x2）
電解コンデンサ（16~50V100uF）：CD1、CD4、CD5（x3）
電解コンデンサ（16~50V220uF）：CD2、CD3（x2）
5mm LED : 赤(x1）
5mm LED : 緑(x1）
基板コネクタ（2.5mm/トップ型):BXB-XH-A(2P)(x1)
端子付きケーブル(XHP-2):CB-XHP2P-100(x1)
トランジスタ(Q1) : S9018(x1）
フェライトビーズ(L1): RH3.5X3X0.8(x1）
小信号汎用ダイオード(D1) : 1N4148(x1）
オーディオジャック（EJ1、EJ3）: PJ-307G(x2）
オーディオジャック（EJ2）: ATD307A-1(x1）
スライドスイッチ(SW1) : ATD12F44Gx5(x1）
可変抵抗 (VOL2): R0921G-B50K(x1）
ターミナルブロック(TB058):2P(x1)
ロータリーエンコーダ(C-W1) : RE12000XH1-V02(x1）
フェライトバーアンテナ : 47050-750U-2T(x1）
ピンソケット（2.54mm/PS254-L）： 9P （x1）
ICソケット(300MIL)：8P（x1）
ラジオ表示器(LCD1) : RT623056(x1）
DSPラジオIC（U1） : C9631 （ｘ1）
ラジオモジュール : MCU9631V10 (x1）
AB級低電圧パワーアンプ : TDA2822 （x1）
基板 （x1）
＜キーパッド部＞
タクトスイッチ: ATD12X12N （x18）
ピンヘッダ2.54mm/単列/L(J1)： 9P(x1）
専用基板（x1）
●ご注意
DIP-8パッケージICのU8（24C02）は使用しないので付属しておりません。樹脂ナット(PN-M3X20+6)、六角プラナット（PN-M3X2.5）、電池＆電池ボックス(BHT3-2)、スピーカユニット、ツマミは付属対象外です。
●LCDの半田付け
厚さ3〜4mmのダンボール板などを挟んで液晶を基板に差し込みます。基板の後ろから確認して、液晶のリードが基板より1mm程度出てればOKです。紙マスキングテープTP2050MSKなどで液晶を基板に固定します。細いはんだ線を使って1.27mmピッチのランドに丁寧にはんだを付けます。
●バーアンテナの固定
ケーブルタイCB-TIE（付属なし）などを活用してください。
