ブートローダ/スケッチライタキット [AKIT-SBW3]

●概要

●仕様・機能

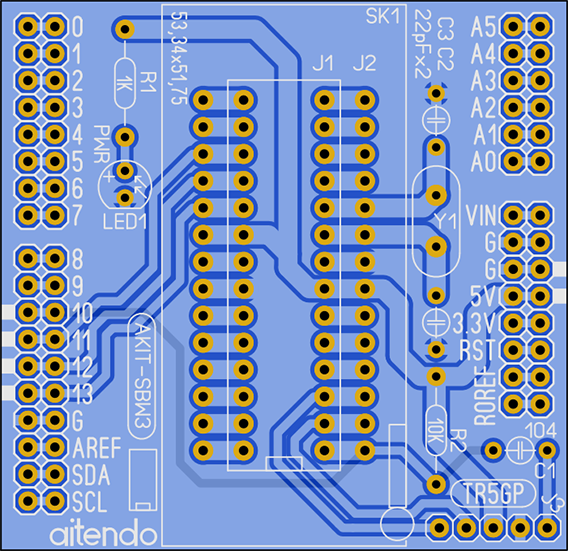

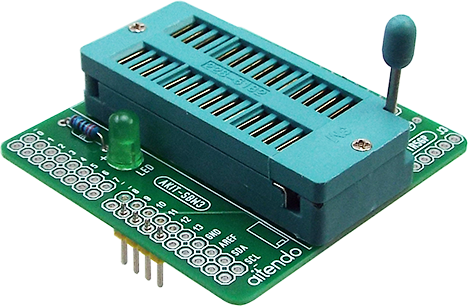

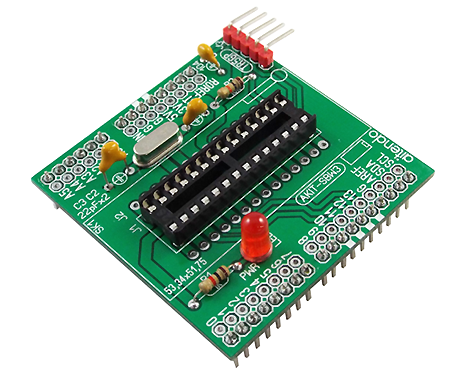

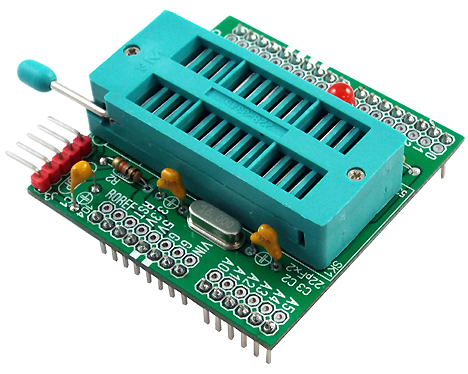

Arduino UNO対応ブートローダライタ/スケッチ書き込み両用シールドキット詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、28PゼロプレッシャーICソケット標準付属、、基板寸法：68.5x53.5x1.2mm、表記価格：1



＜構成部品一覧＞

1/4W抵抗：
・（R2）10KΩ（x1）
・（R1）1KΩ（x1）
クリスタル（Y1）：16.000MHz（x1）
セラミック・コンデンサ：
・（C2、C3）220（22pF）（x2）
・（C1）104（x1）
5mm LED（x1）
2.54mmピッチピンヘッダ：
・6P（x1）※
・（J3）L型5P（x1）
ゼロプレッシャソケット（SK1）：28P（x1）
基板（x1）
※ピンヘッダはD10〜D13、GND、5Vのみに取り付けます。

●使用方法

＜ブートローダを書き込む＞

ブートローダ/スケッチライタキットを組み立てます。
optifixをダウンロードして、解凍したアーカイブをArduino IDEフォルダにあるlibrariesフォルダにコピーしておきます。optiLoader.hをテキストエディタで開き、1行目を #include ＜WProgram.h＞　→　#include ＜Arduino.h＞に書き換えます。
Arduino UNOを用意して、Arduino IDE を起動します。optifixスケッチをArduino UNOに書き込みます。
ブートローダ/スケッチライタキットをArduino UNOに取り付けます。
書き込みたいAVRチップを装着します。
Arduino IDEで「ツール」→「シリアルモニタ」を起動して、ボーレートを19200に変更します。
シリアルモニタの送信エディットボックス欄に「G」を入力して「Send」ボタンを押します。すると、マイコンへのブートローダーの書き込みが再実行されます。下記のように表示されてればOKです。

＜スケッチを書き込む＞

ブートローダ/スケッチライタキットをArduino UNOから取り外します。
書き込みたいAVRチップ（ブートローダ書き込み済み）を装着します。
DTRピンがついているUSB-TTLコンバータを用意して、以下のようにブートローダ/スケッチライタキットに接続します。
ブートローダ/スケッチライタキット側のTR5GPインターフェース〜USB-TTLコンバータ側
Tx〜RX
Rx〜Tx
5V〜5V
GND〜FND
P-RESET〜DTR
Arduino IDE を起動してスケッチを選んで書き込みます。


TR5GPとは、Tx、Rx、5V、GND、P-RESETの略称で、あちゃんでいいの [AKIT-ADINO]のような、DTRピンがついているUSB-TTLコンバータを使ってスケッチの書き込みが可能なインターフェースです。
