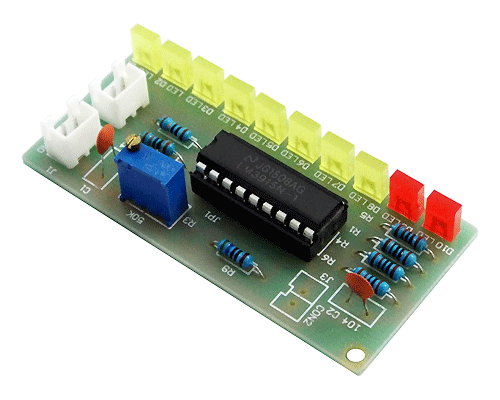

オーディオレベルメーターキット [K-10LED3915]

●概要

●仕様機能

★本商品は組立キットで半田付けが必要です★LM3915を搭載したオーディオレベルメーターキット、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、電源は別途ご用意ください、LEDx10個、入力信号の接続：2.0mmピッチ2Pコネクタ、動作電源：9〜12V、接続：2.0mmピッチ2P端子台、基板寸法：66x30.8x1.6mm、回路図、表記価格：1

＜構成部品一覧＞

・1/4W抵抗
（R4、R5、R6）：1kΩ（x3）
（R1）：100Ω（x1）
（R9）：560Ω（x1）
（R2）：10KΩ（x1）
（R7）：10Ω（x1）
（R8）：20KΩ（x1）
・セラミックコンデンサ（C1、C2）：104（x2）
・角型LED：SQ2x5x7（合計10個）※バリエーション
・コネクタ（J1、J2）：2.0mmピッチ2P/PH-2A（x2）
・半固定抵抗（R3）: 50K（x1）
・ICソケット : 18P （x1）
・IC (U2) : LM3915（x1）
・基板（x1）



⇩終了版
