LEDドライバモジュール [INV6113V12P4]

●概要



●仕様・機能

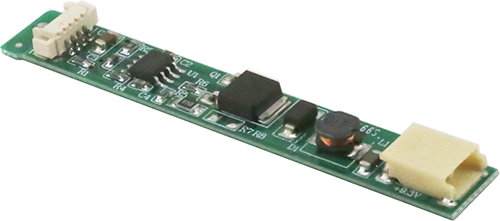

LEDドライバーDF6113を搭載したパワーLED点灯用電源基板、調光機能付き、液晶バックライト用に特化した仕様、ノートパソコンに組み込んでバックライトのLED化に対応できる、入力：1.25mmピッチ4Pコネクタ、別売インターフェースケーブル：4P、出力：LEDバックライトLED-BL対応、SM02B-BHSS-1-TB（JST社互換）コネクタ、出力：9〜9.6V、最大出力電流（Iout）：420mA@Rout＝1Ω、ピンアサイン：VCC（＝電源入力、9〜24V、推奨：12V）、EN（＝ON/OFFスイッチ、ON：1〜5V、OFF：1V以下）、GND（＝電源の負極）、DIM（＝調光、1.1〜3.2V、明るさ：10%〜100%）、外形寸法：68x10x5mm、表記価格：1






⇧適合LEDバックライト回路



●A版とB版について

実装された部品の外観に違いがありますが、同様品です。
