★2.2インチTFT液晶モジュール★240x320★ [M022C9340SPI]
★2.2インチTFT液晶モジュール★240x320★
[M022C9340SPI]

販売価格: 999円(税別)
(税込: 1,098円)
参考在庫数 13点
●概要
●仕様・機能
★本商品は組立キットで、半田付けが必要です★高解像度2.2インチTFT液晶モジュールTM022HDH26とキャリー基板の2点セット、キャリー基板は部品実装済み状態です。解像度:240x320、内蔵コントローラチップ:ILI9340、液晶接続インターフェース:SPI、2.54mmピッチ9P、SDソケット実装済み、接続インターフェース:SPI、2.54mmピッチ4Pスルーホール、動作電源:3.3Vか5V(基板ジャンパーJPで切り替え)、8051マイコン用デモコード、回路図、ライブラリAdafruit_ILI9340、在庫限りで販売終了へ、表記価格:1

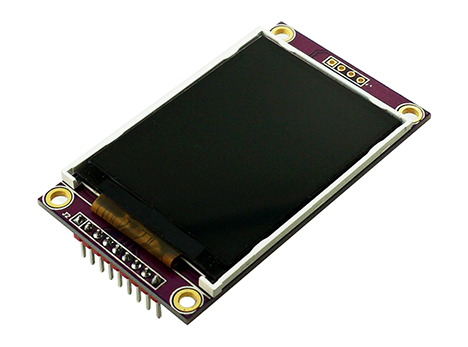

⇧部品実装済み基板

⇧液晶をはんだ付けします。

⇧入力電源の電圧を設定します。
J1をショット:VCC=3.3V
J1をオープン:VCC=5V
デフォルトはVCC=3.3Vとなっています。

⇧バックライトの電源:LEDバックライトの電流制限抵抗R4は実装されていません。
R4取付ランドをショットして外付け抵抗(6.8〜10Ω)を追加してください。
●動作について
びんぼうでいいの+ライブラリAdafruit_ILI9340.hで動作を確認しております。
<接続>
液晶側/びんぼうでいいの側
VCC/5V
GND/GND
CS/D10
REST/D8
DC/D9
MOSI/D11
SCK/D13
LED/3.3V
MISO/D12
※Arduinoを使用する際、動作電源VCC=5V(基板ジャンパーJ1ショット状態)が必要になります。バックライト電流制限抵抗R4が実装されていない。使用時、R4をショットするか、10〜15Ω程度抵抗を追加してください。
<参考スケッチ>
ライブラリ付属スケッチは編集が必要なくデフォルトで動作します。
●仕様・機能
★本商品は組立キットで、半田付けが必要です★高解像度2.2インチTFT液晶モジュールTM022HDH26とキャリー基板の2点セット、キャリー基板は部品実装済み状態です。解像度:240x320、内蔵コントローラチップ:ILI9340、液晶接続インターフェース:SPI、2.54mmピッチ9P、SDソケット実装済み、接続インターフェース:SPI、2.54mmピッチ4Pスルーホール、動作電源:3.3Vか5V(基板ジャンパーJPで切り替え)、8051マイコン用デモコード、回路図、ライブラリAdafruit_ILI9340、在庫限りで販売終了へ、表記価格:1


⇧部品実装済み基板

⇧液晶をはんだ付けします。

⇧入力電源の電圧を設定します。
J1をショット:VCC=3.3V
J1をオープン:VCC=5V
デフォルトはVCC=3.3Vとなっています。

⇧バックライトの電源:LEDバックライトの電流制限抵抗R4は実装されていません。
R4取付ランドをショットして外付け抵抗(6.8〜10Ω)を追加してください。
●動作について
びんぼうでいいの+ライブラリAdafruit_ILI9340.hで動作を確認しております。
<接続>
液晶側/びんぼうでいいの側
VCC/5V
GND/GND
CS/D10
REST/D8
DC/D9
MOSI/D11
SCK/D13
LED/3.3V
MISO/D12
※Arduinoを使用する際、動作電源VCC=5V(基板ジャンパーJ1ショット状態)が必要になります。バックライト電流制限抵抗R4が実装されていない。使用時、R4をショットするか、10〜15Ω程度抵抗を追加してください。
<参考スケッチ>
ライブラリ付属スケッチは編集が必要なくデフォルトで動作します。
