7セグ実験パック [EP-7SEG056]

●概要

●仕様・機能

★本商品は組立キットで、半田付けが必要です★びんぼうでいいのなどのマイコンボードとの接続を容易にするためのキット、お一人様2点限り、表記価格：1



＜構成部品一覧＞

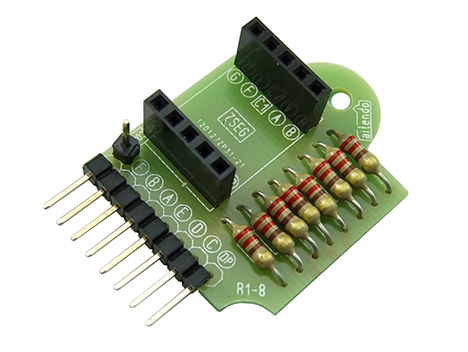

専用基板（x1）

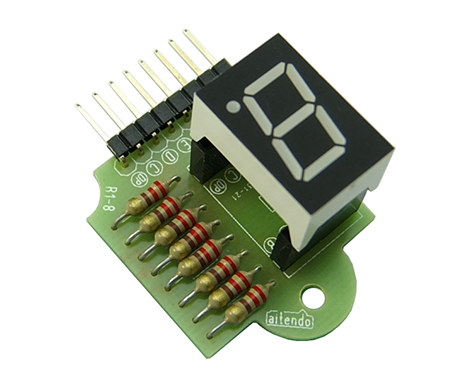

0.56インチ1桁7セグLED表示期（x1）
1/4W抵抗：150Ω〜220Ω（x8）
2.54mmピッチ5Pピンソケット（x2）
2.54mmピッチ8Pピンヘッダ（L型）x1
※COMピンの接続は、別途リード線が必要です。






びんぼうでいいので表示して見ます。

LEDモジュールをびんぼうでいいのI/OポートD0〜D7に差し込んでください。

LEDモジュール側/びんぼうでいいの
G/7
F/6
B/5
A/4
E/3
D/2
C/1
DP/0
LEDモジュールのCOMをびんぼうでいいのの5Vに接続します。

/*

0.65インチ、アノードコモン、1桁、74HC595 なし

*/



void setup(){

  for(int i=1; i<=7;i++){ //iを１から７までの数とし

    pinMode(i,OUTPUT); //１から７までのピンを出力に設定

  }

}



void loop(){

  zero();

  delay(1000);

  one();

  delay(1000);

  two();

  delay(1000);

  three();

  delay(1000);

  four();

  delay(1000);

  five();

  delay(1000);

  six();

  delay(1000);

  seven();

  delay(1000);

  eight();

  delay(1000);

  nine();

  delay(1000);

}



void zero(){

  digitalWrite(1,LOW);

  digitalWrite(2,LOW);

  digitalWrite(3,LOW);

  digitalWrite(4,LOW);

  digitalWrite(5,LOW);

  digitalWrite(6,LOW);

  digitalWrite(7,HIGH);



}



void one(){

  digitalWrite(1,LOW);

  digitalWrite(2,HIGH);

  digitalWrite(3,HIGH);

  digitalWrite(4,HIGH);

  digitalWrite(5,LOW);

  digitalWrite(6,HIGH);

  digitalWrite(7,HIGH);



}



void two(){

  digitalWrite(1,HIGH);

  digitalWrite(2,LOW);

  digitalWrite(3,LOW);

  digitalWrite(4,LOW);

  digitalWrite(5,LOW);

  digitalWrite(6,HIGH);

  digitalWrite(7,LOW);

}



void three(){

  digitalWrite(1,LOW);

  digitalWrite(2,LOW);

  digitalWrite(3,HIGH);

  digitalWrite(4,LOW);

  digitalWrite(5,LOW);

  digitalWrite(6,HIGH);

  digitalWrite(7,LOW);



}



void four(){

  digitalWrite(1,LOW);

  digitalWrite(2,HIGH);

  digitalWrite(3,HIGH);

  digitalWrite(4,HIGH);

  digitalWrite(5,LOW);

  digitalWrite(6,LOW);

  digitalWrite(7,LOW);



}



void five(){

  digitalWrite(1,LOW);

  digitalWrite(2,LOW);

  digitalWrite(3,HIGH);

  digitalWrite(4,LOW);

  digitalWrite(5,HIGH);

  digitalWrite(6,LOW);

  digitalWrite(7,LOW);



}



void six(){

  digitalWrite(1,LOW);

  digitalWrite(2,LOW);

  digitalWrite(3,LOW);

  digitalWrite(4,LOW);

  digitalWrite(5,HIGH);

  digitalWrite(6,LOW);

  digitalWrite(7,LOW);



}



void seven(){

  digitalWrite(1,LOW);

  digitalWrite(2,HIGH);

  digitalWrite(3,HIGH);

  digitalWrite(4,LOW);

  digitalWrite(5,LOW);

  digitalWrite(6,LOW);

  digitalWrite(7,HIGH);



}



void eight(){

  digitalWrite(1,LOW);

  digitalWrite(2,LOW);

  digitalWrite(3,LOW);

  digitalWrite(4,LOW);

  digitalWrite(5,LOW);

  digitalWrite(6,LOW);

  digitalWrite(7,LOW);



}



void nine(){

  digitalWrite(1,LOW);

  digitalWrite(2,LOW);

  digitalWrite(3,HIGH);

  digitalWrite(4,LOW);

  digitalWrite(5,LOW);

  digitalWrite(6,LOW);

  digitalWrite(7,LOW);



}
