★AM/FM★DSPラジオキット [AKIT-9612]

●概要

●仕様・機能

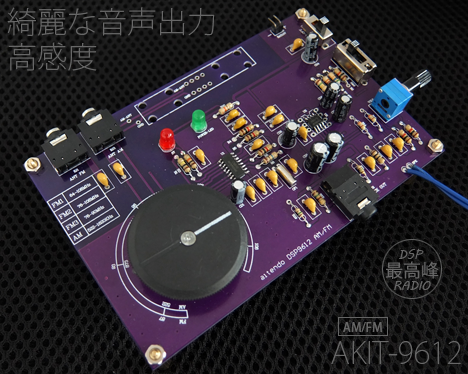

★本商品は組立キットで、半田付けが必要です★高感度受信ときれいな音声出力を目指すDSPラジオレシーバC9612を搭載したDSPラジオキット、部品を基板に半田付けをして使用する、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、電源とスピーカ（小型4〜8Ω）は別途ご用意ください、AM/FMの2バンド仕様、モノラル/ステレオ自動切換え、AMバンド周波数範囲：520〜1629 KHz、FMバンド周波数範囲：76〜90MHz、DSPラジオ専用ボリューム18HN1によるメカニカル選局、自動周波数制御（AFC）機能、電波の強弱に応じて増幅回路の利得を調整するAGC機能、デジタル・アダプティブ・ノイズ・キャンセル機能、オーディオ出力部：TDA2822オーディオアンプ搭載、、動作電源：2〜3.6V、回路図、部品配置レイアウト、表記価格：1



＜構成部品一覧＞

・1/4W抵抗：
（R18、R19）4.7Ω（x2
（R22）100Ω（x1
（R11、R12）150Ω（x2
（R20）330Ωx1
（R2、R4、R5、R6、R15、R16）1KΩ（x6
（R13、R14）3.3KΩ（x2
（R3）10KΩ（x1
（R7）56KΩ（x1
（R9）91KΩ（x1
（R1）100KΩ（x1
（R10）150KΩ（x1
（R8）10MΩ（x1

・セラミックコンデンサ：
（C13、C14）220（x2
（C12）330（x1
（C7、C8）103（x2
（C1、C2、C3、C4、C5、C6、C17、C11、C19、C20）104（x10
（C21）474（x1
（C9、C10）225（x2

・電解コンデンサ：
（CD1）4.7uF（x1
（CD6、CD7）10uF（x2
（CD4、CD5）100uF（x2
（CD2、CD3）220uF（x2

・可変抵抗（VOL2）：RK097G/50K（x1
・DSPラジオ選局用ボリューム（VOL1）：18HN1（x1
・LED：φ5（x2※発光色指定不可
・クリスタル：32.867KHz（CF1）x1
・オーディオジャック（EJ1、EJ2）：：PJ-307（x2
・オーディオジャック（EJ3）：PJ-307A（x1
・フェライトバーアンテナ（x1
・IC（U1）：C9612（x1
・IC（U3）：TDA2822/CD2822（x1※各社互換品含む
・スライドスイッチ（SW2）：SS2418PG040（x1
・スライドスイッチ（SW1）：12F44G（x1
・基板（x1

※1）外付けスピーカと電池ホルダは別売品です。
※2）回路図に205と書かれている添付品はコンデンサ225です。
※3）写真に映っている黄銅スペーサーとナット、つまみは付属なし
※4）電解コンデンサCD5は下記写真のようにお取り付けください。
基板及び回路図とも逆接となっておりますのでご注意ください。











⇧フェライトバーの固定には別売ケーブルタイCB-TIEを活用してください。

●バンドスイッチの接続



⇧抵抗R7は取り付けないでください。
基板の後ろよりスイッチSW2の5番と6番ピンを半田で繋いてください。
