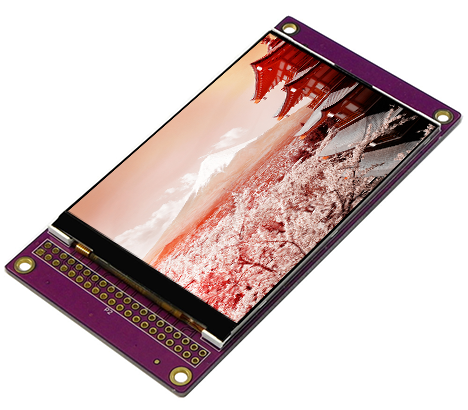

3.5インチ液晶モジュール★320x480★ [M035C9486LB3]
3.5インチ液晶モジュール★320x480★
[M035C9486LB3]

販売価格: 2,480円(税別)
(税込: 2,728円)
参考在庫数 96点
●概要
●仕様・機能

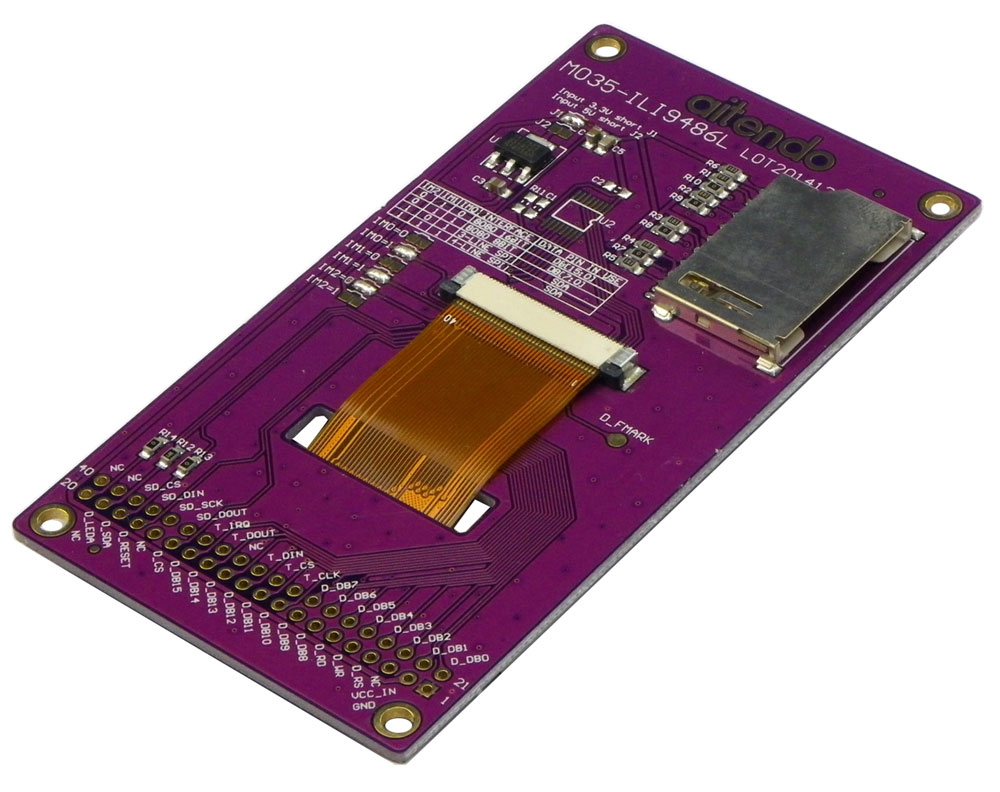

フル実装済み液晶モジュール、3.5インチTFT、320x480、3.3V電源レギュレータ搭載、信号インターフェース:SPI/8ビット/16ビットの3モード(基板ジャンパーIM0/IM1/IM2で設定)、接続インターフェース:2.54mmピッチ2x20Pスルーホール、SDカードソケット実装済み、動作電源:3.3Vか5V(基板ジャンパーJ1/J2で設定)、搭載コントローラチップ:ILI9486L、Application Note、液晶仕様書、回路図、ライブラリTFT_eSPI、基板寸法:105x56xmm、表記価格:1



⇧電源電圧を設定します。
J1をショット:VCC_IN=3.3V
J1をオープン、J2をショット:VCC_IN=5V
デフォルトはVCC_IN=3.3Vとなっています。

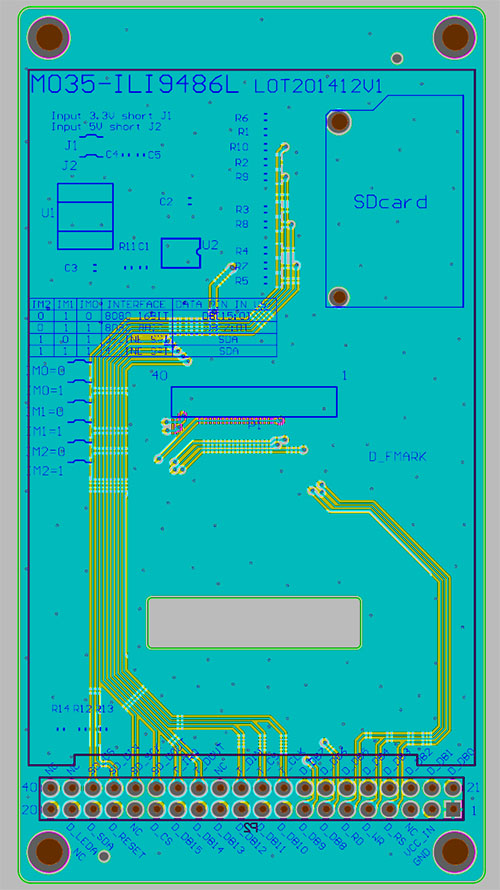

⇧信号モードの設定:0=LOWレベル、1=HIGHレベル
パラレル16ビット:IM0=0/IM1=1/IM2=0
パラレル8ビット:IM0=1/IM1=1/IM2=0
3線シリアル:IM0=1/IM1=0/IM2=1
4線シリアル:IM0=1/IM1=1/IM2=1
デフォルトはパラレル8ビットモードとなっています。

⇧バックライト電源:LED_Aピンに3.3Vを入力します。

Arduino Mega + ライブラリUTFT.hにて動作を確認しております。
ジャンパー設定:J1を接続、J2がオープン(16ビットモード)


液晶基板側/Arduino Mega 2560
D_DB0〜D_DB7 / D37〜D30
D_DB8〜D_DB15 / D22〜D29
D_RS/D38
D_WR/D39
D_CS/D40
D_RST/D41
VCC_IN/5V
D_LEDA/3.3V
GND/GND

UTFT.h付属スケッチをご利用ください。
