DSPラジオモジュール [DSP-44X]

●概要



●仕様機能

ポリバリコンとDSP（Digital Signal Processing）基板を一体化にしたモジュール、アナログ信号をデジタル信号に変換して、わずかな周辺部品でAM/FM/SWマルチバンドラジオを作ることができます。オーディオアンプ機能内蔵、出力：MAX 150mW@8Ω、受信周波数範囲：（AM）520〜1710KHz、（FM）56〜108MHz、（SW）4.75〜21.85MHz、（地上アナログテレビ放送）174〜223MHz、動作電源：2.0〜4.5V、ステレオFM出力、位相同期回路（PLL）内蔵、DSP-444とDSP-443の相違点：搭載ポリバリコンの寸法、参考：AM仕様書、FM仕様書、SW仕様書、寸法＆ピンアサイン：DSP-444、対応延長シャフトN-M1.7X15U、DSP-443、対応延長シャフトN-M2.5X13、表記価格：1

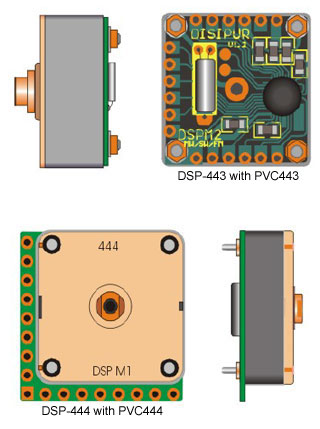

⇧ポリバリコン面から見たピンアサイン



⇧ポリバリコン面から見たピンアサイン









＜参考回路＞

（DSP-444）
・超簡単FMバンド版
・基本構成2バンド
・フル構成

（DSP-443）
・超簡単FMバンド版
・基本構成2バンド
・フル構成

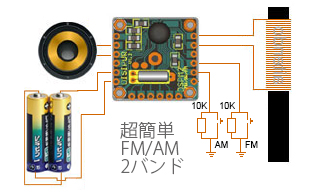

⇩超簡単2バンド構成
